单目初始化通过并行地计算基础矩阵 F 和单应矩阵 H ,恢复出最开始两帧的匹配、相机初始位姿,三角化得到 MapPoints 的深度,获得初始化点云地图,并对恢复的点云和相机位姿做全局 BA

同时计算两个模型:
用于平面场景的单应性矩阵 H(4对 3d-2d点对,线性方程组,奇异值分解)
用于非平面场景的基础矩阵 F(8对 3d-2d点对,线性方程组,奇异值分解)

0. 算法流程

  • 步骤一: 创建单目初始器并获取第一帧图像(未创建初始器)

    • 步骤 1: 对当前帧特征点数量进行判断,要求特征点数必须大于 100,满足则作为初始化的第一帧,用 mInitialFrame 表示第一帧(初始帧), mLastFrame 表示上一帧,mvbPrevMatched 用于存储第一帧中的所有特征点;
    • 步骤 2: ==Initializer::Initializer()== 创建初始器,获取相机内参、参考帧的特征点,初始化估计误差和最大的 RANSAC 迭代次数:;
    • mvIniMatches 表示两帧之间的匹配标志,先填充为 -1 ,也就是均没有匹配。
  • 步骤二: 获取单目初始化的第二帧(单目初始化器已经被创建)

    • 要求这一帧的特征点数也要大于 100 ,如果小于 100 个,则删除单目初始器 Initializer ,回到步骤一重新创建;
    • 也就是只有连续两帧的特征点个数都大于100时,才能继续进行初始化过程
    • NOTE:步骤一二比较的特征点都是未经畸变矫正的点 mCurrentFrame.mvKeys
  • 步骤三: 在 mInitialFrame 与 mCurrentFrame 中通过图像网格加速寻找匹配的特征点对

    • 创建特征匹配器并利用 ==ORBmatcher::SearchForInitialization()== 函数进行金字塔分层块匹配搜索匹配点对,返回匹配的数目;
    // 创建特征匹配器.
    ORBmatcher matcher( 0.9, true); // 第一个参数:最佳匹配与次佳匹配的比值,默认为 0.6;第二个参数:是否检查特征点的方向.
    // 针对单目初始化的时候,进行特征点的匹配
    int nmatches = matcher.SearchForInitialization( mInitialFrame, mCurrentFrame, // 初始化时的参考帧和当前帧
                                                    mvbPrevMatched,               // 在初始化参考帧中提取得到的特征点
                                                    mvIniMatches,                 // 匹配标志
                                                    100);                         // 搜索窗口的大小
    • 调用 ==ORBmatcher::DescriptorDistance()== 函数比较两帧之间的描述子距离,确保距离小于 ORBmatcher::TH_LOW = 50;
    • SearchForInitialization() 的功能:根据可能匹配特征点的描述子计算距离,确定最佳匹配;另外如果考虑特征点的方向,则将第一帧中的特征的方向角度减去对应第二帧的特征的方向角度,将值划分为直方图,则会在 0 度和 360 度左右对应的组距比较大,这样就可以对其它相差太大的角度可以进行剔除
    • 函数返回的匹配数 nmatches 小于 100,则回到步骤一,重新初始化,若大于 100,则进行后续初始化
  • 步骤四: ==Initializer::Initialize()== 并行计算 H 模型或 F 模型进行单目初始化,得到两帧间相对运动、初始MapPoints

    mpInitializer->Initialize(  mCurrentFrame,      // 当前帧
                               mvIniMatches,       // 当前帧和参考帧的特征点的匹配标志
                               Rcw, tcw,           // 初始化得到的相机的位姿
                               mvIniP3D,           // 进行三角化得到的空间点集合
                               vbTriangulated))    // 以及对应于mvIniMatches来讲,其中哪些点被三角化了
    • 步骤 1: 筛选出匹配的点对,mvIniMatches 存储匹配标志,将标志 >= 0 的点索引关系保存到 mvMatches12
        if(vMatches12[i]>=0)
        {
            mvMatches12.push_back(make_pair(i,vMatches12[i]));
            mvbMatched1[i]=true;
        }
    • 步骤 2: 在所有匹配特征点对中随机选择 8 对匹配特征点为一组,共选择 Initializer::mMaxIterations 组,其中 mMaxIterations 是最大的 RANSAC迭代次数,在初始化初始器的时候赋值为 200;

      • 产生的点对保存在 mvSets 中,用于保存每次迭代时所使用的向量,保存八对点进行单应矩阵和基础矩阵估计(求解矩阵使用八点法),迭代 mMaxIterations 次,每次迭代随机挑选 8 个点(不重复)
          // 初始空间分配
          mvSets = vector< vector<size_t> >(  mMaxIterations,     // 最大的RANSAC迭代次数 200
                                              vector<size_t>(8,0));   //
          mvSets[it][j] = idx;    // 第 it 次迭代中的第 j 个点.
    • 步骤 3: 多线程计算基础矩阵和单应矩阵

         // 计算 homography 矩阵并打分.
         thread threadH( &Initializer::FindHomography,  // 计算单应矩阵的函数
                         this,              //NOTE 由于主函数为类的成员函数,所以第一个参数就应该是当前对象的this指针
                        ref(vbMatchesInliersH),     //输出,特征点对的 Inlier 标记
                         ref(SH),           //输出,计算的单应矩阵的 RANSAC 评分
                         ref(H));           //输出,计算的单应矩阵结果
         // 计算 fundamental 矩阵并打分.
         thread threadF(&Initializer::FindFundamental,this,ref(vbMatchesInliersF), ref(SF), ref(F));
      • 线程一: 计算单应矩阵及其得分 ==Initializer::FindHomography()==
        • 步骤 ①:利用 ==Initializer::Normalize()== 函数归一化特征点的尺度,固定场景尺度;
        • 步骤 ②:利用 ==Initializer::ComputeH21()== 函数八点法计算 homography 矩阵
        • 步骤 ③:利用 ==Initializer::CheckHomography()== 函数求取 利用重投影误差为 RANSAC 的结果评分
        • 步骤 ④:记录最大的得分。
      • 线程二: 计算本质矩阵及其得分 ==Initializer::FindFundamental()==
        • 步骤 ①:利用 ==Initializer::Normalize()== 函数归一化特征点的尺度,固定场景尺度;
        • 步骤 ②:利用 ==Initializer::ComputeF21()== 函数八点法计算 fundamental 矩阵
        • 步骤 ③:利用 ==Initializer::CheckFundamental()== 函数求取 利用重投影误差为 RANSAC 的结果评分
        • 步骤 ④:记录最大的得分。
    • 步骤 4: 计算两个矩阵的得分比,判断选择哪个模型,判断谁的评分占比更多一些,注意不是简单的评分大,而是看评分的占比。

        float RH = SH/(SH+SF);
    • 步骤 5: 从选择的 F 矩阵或 H 矩阵中恢复当前帧相对于第一帧的位姿 R,t完成初始化;
      • 情形一: RH > 0.40,偏向于平面,从单应矩阵恢复 ==Initializer::ReconstructH()==;
      • 情形二: RF > 0.60,偏向于非平面,从基础矩阵恢复 ==Initializer::ReconstructF()==。
        • 步骤 ①:将基础矩阵转换成本质矩阵 E;
        • 步骤 ②:对本质矩阵进行分解,得到两个 R 和两个 t ==Initializer::DecomposeE==;
        • 步骤 ③:依次检查四组解情况下 3D 点在摄像头前方且投影误差小于阈值的 3D 点个数,==Initializer::CheckRT()==;
          • 步骤 A: 计算两帧下的投影矩阵 P1,P2;
          • 步骤 B: 2D 点和投影矩阵作为输入进行三角化恢复 3D 点 ==Initializer::Triangulate()==
          • 步骤 C: 检验三角化的 3D 点是否符合要求
            • 检验一: 如果三角测量的结果中有一个是无穷大的就说明三角化失败;
            • 检验二: 判断 3D 点是否在两个摄像头前方视差角是否足够大;
                if(p3dC1.at<float>(2)<=0 &&     // 3D点深度为负
                    cosParallax<0.99998)    // 并且还要有一定的视差角,一般视差角比较小时重投影误差比较大
                        continue;
            • 检验三: 计算空间点在参考帧和当前帧上的重投影误差,需要小于阈值
                // NOTE 计算3D点在第一个图像上的投影误差
                // 投影到参考帧图像上的点的坐标x,y
                float im1x, im1y;
                // 这个使能空间点的z坐标的倒数
                float invZ1 = 1.0/p3dC1.at<float>(2);
                // 投影到参考帧图像上。因为参考帧下的相机坐标系和世界坐标系重合,因此这里就直接进行投影就可以了
                im1x = fx*p3dC1.at<float>(0)*invZ1+cx;
                 im1y = fy*p3dC1.at<float>(1)*invZ1+cy;

                // 参考帧上的重投影误差,这个的确就是按照定义来的
                float squareError1 = (im1x-kp1.pt.x)*(im1x-kp1.pt.x)+(im1y-kp1.pt.y)*(im1y-kp1.pt.y);
                // 重投影误差太大,跳过淘汰,一般视差角比较小时重投影误差比较大
                 if(squareError1>th2)
                    continue;
                 // 后面同样计算 3D 点在第二个图像上的投影误差,略
          • 步骤 D: 统计满足上面三个条件的 3D 点,被称为 goog 点,并将视差从小到大排序,记录第 50 小的视差值(若少于 50 则取最后一个)。
        • 步骤 ④:检查是否有足够大的视差角,选择视差角大于阈值,并且满足条件的 3D 点个数明显大于其它模型的一组 [R,t] 解作为结果
  • 步骤五: 删除无法三角化的匹配点,其中 mvIniMatches 是两帧之间特征点的匹配标志,vbTriangulated 是其对应的三角化标志。

    for(size_t i=0, iend = mvIniMatches.size(); i<iend;i++)
    {
        if(mvIniMatches[i]>=0 && !vbTriangulated[i])
        {
            mvIniMatches[i]=-1;
            nmatches--;
        }
    }
  • 步骤六: 设置初始两帧的世界坐标位姿
    • 初始帧的位姿设置为单位矩阵
        mInitialFrame.SetPose(cv::Mat::eye(4,4,CV_32F));
    • 当前帧(第二帧)的位姿有前面矩阵恢复出的 R,t 构造
        // 由Rcw和tcw构造Tcw,并赋值给mTcw,mTcw为世界坐标系到该帧的变换矩阵
        cv::Mat Tcw = cv::Mat::eye(4,4,CV_32F);
        Rcw.copyTo(Tcw.rowRange(0,3).colRange(0,3));
        tcw.copyTo(Tcw.rowRange(0,3).col(3));
        mCurrentFrame.SetPose(Tcw);
  • 步骤七: ==Tracking::CreateInitialMapMonocular()== 将三角化得到的点包装成地图点 MapPoints创建初始地图,使用最小化重投影误差 BA 进行地图优化,优化位姿和地图点;
    • 步骤 1: 创建初始关键帧,认为单目初始化时候的参考帧和当前帧都是关键帧 ==KeyFrame::KeyFrame()==
        KeyFrame* pKFini = new KeyFrame(mInitialFrame, mpMap, mpKeyFrameDB);
        KeyFrame* pKFcur = new KeyFrame(mCurrentFrame, mpMap, mpKeyFrameDB);
    • 步骤 2: 将初始化的两帧关键帧的描述子转换成 BoW ==Frame::ComputeBoW()==
        pKFini->ComputeBoW();
        pKFcur->ComputeBoW();
    • 步骤 3: 将关键帧插入到地图,凡是关键帧都需要插入到地图 ==Map::AddKeyFrame(KeyFrame *pKF)==
        mpMap->AddKeyFrame(pKFini);
        mpMap->AddKeyFrame(pKFcur);
    • 步骤 4: 将 3D 点包装成 MapPoints
      • 步骤 ①:构造地图点 ==MapPoint::MapPoint()==
          MapPoint* pMP = new MapPoint(worldPos,  // 3D 点的世界坐标.
                                       pKFcur,    // 对应的关键帧.
                                       mpMap);    // 地图.
      • 步骤 ②:添加地图点到关键帧 ==KeyFrame::AddMapPoint(MapPoint *pMP, const size_t &idx)==
          pKFini->AddMapPoint(pMP,i);                 // 第一个参数是地图点,第二个参数是地图点在关键帧中的索引.
          pKFcur->AddMapPoint(pMP,mvIniMatches[i]);
      • 步骤 ③:记录关键帧的哪个特征点能观察到该地图点; ==MapPoint::AddObservation(KeyFrame* pKF, size_t idx)==
          pMP->AddObservation(pKFini,i);
          pMP->AddObservation(pKFcur,mvIniMatches[i]);
      • 步骤 ④:从众多观测到该 MapPoint 的特征点中挑选区分度最高的描述子 ==MapPoint::ComputeDistinctiveDescriptors()==
      • 步骤 ⑤:更新该 MapPoint 平均观测方向以及观测距离的范围 ==MapPoint::UpdateNormalAndDepth()==
      • 步骤 ⑥:在地图中添加该 MapPoint ==AddMapPoint(MapPoint *pMP)==
          mpMap->AddMapPoint(pMP);
    • 步骤 5: 更新关键帧间的连接关系 ==KeyFrame::UpdateConnections()==
      • 在 3D 点和关键帧之间建立边,每个边有一个权重,边的权重是该关键帧与当前帧公共 3D 点的个数
          pKFini->UpdateConnections();
           pKFcur->UpdateConnections();
    • 步骤 6: BA 优化 ==Optimizer::GlobalBundleAdjustemnt()==
    • 步骤 7: 将 MapPoints 的中值深度归一化到1,并归一化两帧之间变换;
    • 步骤 8: 更新状态量,包括关键帧、地图点信息,更新地图绘制器。
  • 单目初始化结束。

1. 初始两帧的特征匹配

  对应于算法流程中的步骤三,参考:ORB-SLAM2 初始化时两帧之间的特征匹配 SearchForInitialization()


2. Fundamental 基本矩阵求解变换

2.1 归一化特征点坐标

  8 点法是计算基本矩阵最简单的方法。为了提高解的稳定性和精度,通常需要对输入的点集坐标进行归一化处理(吴博师兄在视频中提到好像是为了防止不同分辨率、尺度和坐标原点下的影响)。 + 在 MVG 的估计一章中推荐各向同性归一化OpenCV的8点算法也是使用了各向同性,也就是使得各个点做平移缩放之后到坐标原点的均方根距离等于 \(\sqrt 2\); + 各向同性归一化和非各向同性归一化在论文 In Defense of the Eight-Point Algorithm 中有讨论,ORB-SLAM2 单目初始化 F 矩阵计算之前的归一化使用的是非各向同性归一化。(上面这段文字来自于许可师兄博客

  • 步骤一: 求取所有 N 个特征点的质心坐标(X, Y) \[ meanX = \frac{\sum_{N}^{i=0}u_{i}}{N},\quad meanY = \frac{\sum_{N}^{i=0}v_{i}}{N} \]
  • 步骤二: 计算所有点相对于质心的平均距离 \[ meanDevX = \frac{\sum_{N}^{i=0}\left | u_{i}-meanX \right |}{N},\quad meanDevY = \frac{\sum_{N}^{i=0}\left | v_{i}-meanY \right |}{N} \]
    • 并将平均距离的倒数作为缩放尺度因子 \[ sX = \frac{1}{meanDevX} ,\quad sY = \frac{1}{meanDevY} \]
  • 步骤三: 对特征点的 x 和 y 坐标进行缩放,使得一阶绝对矩为 1,以此作为归一化的结果坐标 \[ x=x\cdot sX, \quad y = y \cdot sY \]
  • 步骤四: 获得归一化矩阵 T(由 x y 方向的缩放因子和归一化的特征点质心组成) \[ T = \begin{bmatrix} sX &0 & -meanX\cdot sX\\ 0 & sY & -meanY\cdot sY\\ 0 & 0 & 1 \end{bmatrix} \] 关于一阶绝对矩
      什么是矩? 在统计学中,矩表征随机量的分布。
      一阶矩是随机变量的期望,二阶矩是随机变量平方的期望。
      一阶绝对矩是只变量与均值差的绝对值的平均:
  • 如存在一个 N 维向量 \(u_{1},u_{2}\cdots u_{N}\)
  • 则其一阶矩为: \[ \bar{u} = E\left ( u \right ) = \frac{\sum_{N}^{i=0}u}{N} \]
  • 一阶绝对矩为: \[ \left | \bar{u} \right |=\frac{\sum_{N}^{i=0}\left | u_{i} - \bar{u}\right |}{N} \]
  • 当一阶矩为 0 时,一阶绝对矩为 1,证明:令N维向量一阶矩为0,一阶绝对矩为1

2.2 对极几何模型

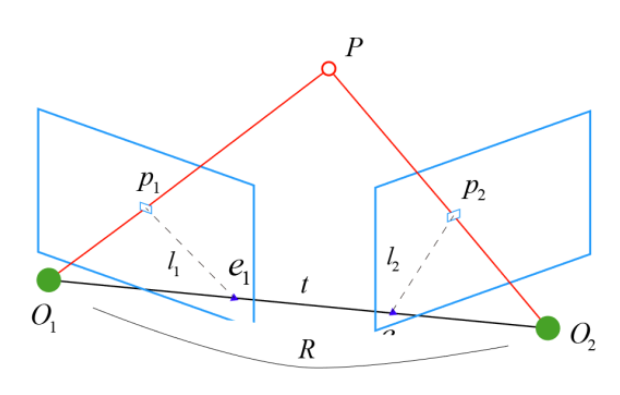

  对极几何(Epipolar Geometry)描述了同一场景在两幅图像之间的视觉几何关系
  • 假设空间中一个 3D 点 P 在第一帧中的坐标为:\(P=\left [ X,Y,Z \right ]^{T}\)
  • 该点投影到两帧图像中得到像素平面的两个 2D 点 \(p_{1},p_{2}\) ,根据相机模型,其与 3D 点之间存在如下对应关系:
    • 其中 K 是相机内参,R,t 是两帧间的相机运动。 \[ s_{1}p_{1}=KP,\quad s_{2}p_{2}=K\left ( RP+t \right )\qquad (1) \]
    • 如果使用齐次坐标,也可以将上式写成在乘以非零常数(up to scale)下成立的形式: \[ p_{1}=KP,\quad p_{2}=K\left ( RP+t \right )\qquad (2) \]
  • 然后将两点的像素坐标 \(p_{1},p_{2}\) 转换到归一化坐标\(x_{1},x_{2}\)\[ x_{1}=K^{-1}p_{1},\qquad x_{2}=K^{-1}p_{2} \qquad(3) \]
  • 将公式(3)中的 \(p_{1},p_{2}\) 用公式(2)代替,得到: \[ x_{2}=Rx_{1}+t \qquad(4) \]
  • 对公式(4)左右两边同时左乘 \(t^{\wedge }\) 即左右两侧与 \(t\)外积 \[ t^{\wedge }x_{2}=t^{\wedge }Rx_{1} \qquad(5) \]
  • 再对公式(5)左右两侧同时左乘 \(x_{2}^{T}\) \[ x_{2}^{T}\cdot t^{\wedge }x_{2}=x_{2}^{T}\cdot t^{\wedge }Rx_{1} \qquad(6) \]
  • 观察公式(5),\(t^{\wedge }x_{2}\)\(t\)\(x_{2}\) 两个向量的外积,所以其与 \(t\)\(x_{2}\) 均垂直,所以等式左边等于 0,所以公式(5)等价于: \[ x_{2}^{T}\cdot t^{\wedge }R \cdot x_{1}=0 \qquad(7) \]
  • 将公式(3)带入到公式(5)中有 \[ p_{2}^{T}K^{-T} \cdot t^{\wedge }R \cdot K^{-1}p_{1} =0 \qquad(8) \]   上面的公式(8)称之为对极约束,其同时包含了旋转和平移,几何意义是 \(O_{1},p,O_{2}\) 三点共面,将公式中间部分记作本质矩阵 E,也可以转换成基础矩阵 F
    \[ E =t^{\wedge }R, \quad F=K^{-T}EK^{-1}, \quad x_{2}^{T}Ex_{1}=p_{2}^{T}Fp_{1}=0 \qquad(9) \]

2.3 归一化八点法求解基本矩阵

  • 由上一节的公式(8)可知基础矩阵可以由下式表示,其中 \(p_{1},p_{2}\)两帧中的一对匹配点 \[ p_{2}^{T}Fp_{1}=0 \qquad(10) \]
  • 矩阵 F 是一个 3 * 3 的矩阵,由于其也是取决于尺度(up to scale)的,减去一个尺度,也就是只有 8 个自由度,一般把第 9 个量固定为 1,或者求一个 9 量的通解。由于每一对匹配点为公式(10)计算 F 系数提供了一个线性方程,现在 8 个未知量,也就需要 8 组匹配点来估计,这就是八点法。由于八点法只利用了 F 矩阵的线性性质,所以可以在线性代数框架下求解。 > 事实上由于平移和旋转各有 3 个自由度,故 \(t^{\wedge }R\) 共有 6 个自由度,但由于尺度等价性,实际上 F 只有 5 个自由度,也就是说只需要 5 对点即可以求解 F,但是由于 F 的内在性质是非线性性质的,在求解线性方程时会带来问题,所以一般采用八点法。
  • 假设点的坐标为 \(p_{1}=(x,y,1)^T,p_{2}=(x',y',1)^T\),则公式(10)可以写成 \[ \begin{bmatrix} x & y & 1 \end{bmatrix} \begin{bmatrix} f_{11} & f_{12} & f_{13}\\ f_{21} & f_{22} & f_{23}\\ f_{31} & f_{32} & f_{33} \end{bmatrix} \begin{bmatrix} x'\\ y'\\ 1 \end{bmatrix} =0 \qquad(11) \]
  • 将上式展开之后有 \[ x'xf_{11}+x'yf_{12}+x'f_{13}+y'xf_{21}+y'yf_{22}+y'f_{23}+xf_{31}+yf_{32}+f_{33}=0 \qquad(12) \]
  • 给定 n 对匹配点提供的 n 组线性方程,得到如下方程 \[ A\mathbf f=\begin{bmatrix} x_1'x_1&x_1'y_1&x_1'&y_1'x_1&y_1'y_1&y_1'&x_1&y_1&1\\ \vdots&\vdots&\vdots&\vdots&\vdots&\vdots&\vdots&\vdots&\vdots\\ x_n'x_n&x_n'y_n&x_n'&y_n'x_n&y_n'y_n&y_n'&x_n&y_n&1 \end{bmatrix}\mathbf f=\mathbf 0 \qquad(13) \]
  • 对于上式,如果存在确定(非零)解,则系数矩阵A的秩最多是 8。由于 F 是齐次矩阵,所以如果矩阵 A 的秩为 8,则在差一个尺度因子的情况下解是唯一的,可以直接用线性算法解得
  • 但如果由于点坐标存在噪声则矩阵 A 的秩可能大于8(也就是等于9,由于 A 是 n×9 的矩阵)。这时候就需要求最小二乘解,这里就可以用 SVD 来求解
    • f 的解就是系数矩阵 A 最小奇异值对应的奇异向量,也就是 A 奇异值分解后 \(A=UDV^T\) 中矩阵 V 的最后一列适量,这是在解矢量 f 在约束 \(\begin{Vmatrix}\mathbf f\end{Vmatrix}\) 下取 \(\begin{Vmatrix}A\mathbf f\end{Vmatrix}\) 最小的解;
    • 以上算法是解基本矩阵的基本方法,称为 8 点算法
    • 但是由于基础矩阵一个重要的特点是奇异性,F 矩阵的秩为 2。如果基础矩阵是非奇异的,那么所计算的对极线将不重合。所以上述算法解得基础矩阵之后会增加一个奇异性约束
    • 最简便的方法就是修正上述算法中求得的矩阵 F,设最终的解为 \(F'\),另 \(detF'=0\) 下求得 Frobenius 范数(二范数)\(\begin{Vmatrix}F-F'\end{Vmatrix}\) 最小的 \(F'\)。这种方法的实现还是使用了 SVD 分解,若 \(A=UDV^T\),此时对角矩阵 \(D=diag(r,s,t)\) 满足 \(r\ge s\ge t\) ,则 \(F'=Udiag(r,s,0)V^T\) 最小化范数 \(\begin{Vmatrix}F-F'\end{Vmatrix}\) ,也就是最终的解。
  • 所以总结一下八点法的步骤
    • 1. 求线性解: 由系数矩阵 A 最小奇异值对应的奇异矢量 f 求的 F。
    • 2. 奇异性约束: 最小化 Frobenius 范数 \(\begin{Vmatrix}F-F'\end{Vmatrix}\)\(F'\) 代替 \(F\)
  • 这部分来自于许可师兄博客,帮助理解八点法的原理。
  • 对于方程(13)的解就是对已知的矩阵 A 进行 SVD 分解 \(A=U\Sigma V^{T}\) 得到的矩阵 V 最右边一列的值 f 并转换成 3 × 3 的初步 F 矩阵。
    // 进行第一次奇异值分解,求解出基础矩阵, 使用 cv::SVDecomp() 函数
    cv::SVDecomp(   A,      // 输入,待进行奇异值分解的矩阵.
                    w,      // 输出,奇异值矩阵.
                    u,      // 输出,矩阵 u.
                    vt,     // 输出,矩阵 v 的转置.
                    cv::SVD::MODIFY_A |         //输入,MODIFY_A是指允许计算函数可以修改待分解的矩阵,官方文档上说这样可以加快计算速度、节省内存
            cv::SVD::FULL_UV);      //FULL_UV=把U和VT补充成单位正交方阵
    // 得到 V 的最后一列 9 个量,转换成 3*3 的矩阵.
    cv::Mat Fpre = vt.row(8).reshape(0, 3); // v的最后一列
  • 注意基础矩阵的定义中,由于左乘可一个 \(t^{\wedge }\) ,这个矩阵由于是从三维向量拓展过来的因此他的秩为 2,所以正确的基础矩阵的秩序应当小于等于 2。另外如果这些匹配点都在一个平面上那就会出现 A 的秩小于 8 的情况,这时会出现多解,导致 F 矩阵可能是错误的。所以还需要对上一步初步求解出的 F 矩阵进行处理,由于基础矩阵的秩为 2,而我们不敢保证计算得到的这个结果的秩为2,所以需要通过第二次奇异值分解,来强制使其秩为 2将奇异值矩阵第三个奇异值设为 0,得到最后的基础矩阵\[ F'=Udiag(r,s,0)V^T \]
    // 对初步得来的基础矩阵继续进行一次奇异值分解
    cv::SVDecomp(Fpre, w, u, vt, cv::SVD::MODIFY_A | cv::SVD::FULL_UV);
    // 强制将第三个奇异值设置为 0
    w.at<float>(2)=0; // 秩2约束,将第3个奇异值设为0
    // 重新组合好满足秩约束的基础矩阵,作为最终计算结果返回
    return  u*cv::Mat::diag(w)*vt;

2.4 计算矩阵得分

  基础矩阵将点到极限的平方作为误差,计算卡方距离,注意这里有一个自由度,所以显著性检验使用的阈值也是选择的服从自由度为 1 的卡方分布的 0.95 的阈值 3.84。

  • 由于基础矩阵的形式 \(x_{2}^{T}Fx_{1}=0\) 使它不能像单应矩阵那样经过求逆直接得到点,但可以得到一条线
  • 假设参考帧 1 上点的坐标为 \([u_1,v_1,1]^{\text{T}}\),当前帧 2 上匹配的特征点坐标为 \([u_2,v_2,1]^{\text{T}}\),那么从当前帧到参考帧的重投影将产生一个直线 \(\mathbf{l}_2\):(也就是在参考帧 1 中相机的极线为 \(\mathbf{l}_2\),来自于 \(x_{2}^{T}\cdot Fx_{1}=0 \Rightarrow x_{1}^{T}\cdot F^{-1}x_{2}=0\Rightarrow x_{1}^{T}\cdot \mathbf{l}_2 =0\)\[ \mathbf{l}_2= \begin{bmatrix} a_2\\b_2\\c_2 \end{bmatrix} = \begin{bmatrix} f_1&f_2&f_3\\ f_4&f_5&f_6\\ f_7&f_8&f_9 \end{bmatrix}^{-1} \begin{bmatrix} u_2\\v_2\\1 \end{bmatrix} \]
  • 在理想状态下点 \([u_1,v_1,1]^{\text{T}}\) 应该完全在直线 \(\mathbf{l}_2\) 上,这里重投影误差的定义就是:原真实的特征点坐标 \([u_1,v_1,1]^{\text{T}}\) 到根据基础矩阵投影得到的直线 \(\mathbf{l}_2\) 的距离
    • 如果假设距离服从均值为 0,方差为 1 个pixel 的正态分布,那么 \(Delta_{1\leftarrow2} ^2\) 是服从 1 个自由度的 \(\chi ^{2}\) 分布的,因此阈值取的是3.84。 \[ Delta_{1\leftarrow2} ^2= \frac{(a_2u_1+b_2v_1+c_2)^2}{(a_2^2+b_2^2)} \]
  • 同时,还需要将误差归一化 \[ e_{1\leftarrow2}^2=\frac{ \Delta_{1\leftarrow2} ^2}{\sigma^2} \]
    // l2=F21x1=(a2,b2,c2)
    // F21x1可以算出x1在图像中x2对应的线l
    // 将参考帧中的特征点以给出的基础矩阵投影到当前帧上,下面的计算完完全全就是矩阵计算的展开
    // 注意为了方便计算,这里投影所得到的向量的形式正好是一条2D直线,三个参数对应这直线方程的三个参数
    const float a2 = f11*u1+f12*v1+f13;
    const float b2 = f21*u1+f22*v1+f23;
    const float c2 = f31*u1+f32*v1+f33;
    // 理想状态下:x2应该在l这条线上:x2点乘l = 0
    // 计算点到直线距离,这里是分子
    const float num2 = a2*u2+b2*v2+c2;
    // 计算重投影误差,这里的重投影误差其实是这样子定义的
    // 注意这里计算的只有一个平方项
    const float squareDist1 = num2*num2/(a2*a2+b2*b2); // 点到线的几何距离 的平方
    // 归一化误差
    const float chiSquare1 = squareDist1*invSigmaSquare;
  • 然后判断误差是否大于 3.841,如果大于则认为是外点,否则就对其误差进行累加对当前使用的基础矩阵的 RANSAC 评分。
  • 同理从参考帧到当前帧也进行一次这样的重投影误差计算,并对误差进行累加。

2.5 从 F 矩阵中恢复相机运动 R, t

  从前面计算的基础矩阵中恢复出旋转和平移可以通过对本质矩阵 SVD 奇异值分解实现。 + 首先根据相机内参和基础矩阵计算本质矩阵 E \[ \mathbf{E}=\mathbf{K}^{\text{T}}\mathbf{F}\mathbf{K} \] + 然后对本质矩阵进行奇异值分解 \[ \mathbf{E}=\mathbf{U}\mathbf{\Sigma}\mathbf{V}^{\text{T}} \] + 其中 U,V 是正交矩阵,\(\mathbf{\Sigma}\) 为奇异值矩阵,根据本质矩阵的内在性质,有 \(\mathbf{\Sigma}=diag\left ( \sigma ,\sigma ,0 \right )\) + 令 W 表示沿 Z 轴旋转 90° 得到的旋转矩阵 \[ \mathbf{W}=\mathbf{R}_z(\frac{\pi}{2}) = \begin{bmatrix} 0 & -1& 0\\ 1 & 0 & 0\\ 0 & 0 & 1 \end{bmatrix} \] + 对于任意一个 E,对它分解都能得到两个与之对应的 R 和 t ,所以一共存在 4 组 [R,t] 解 \[ \mathbf{E}=[\mathbf{R}|\mathbf{t}]= \left\{\begin{matrix} \mathbf{R}_1=\mathbf{U}\mathbf{W}\mathbf{V}^{\text{T}}\\ \mathbf{R}_2=\mathbf{U}\mathbf{W}^{\text{T}}\mathbf{V}^{\text{T}}\\ \mathbf{t}_1=\mathbf{U}_3\\ \mathbf{t}_2=-\mathbf{U}_3 \end{matrix}\right. \] + 如何选择正确的 [R,t] :统计这四个模型中 3D 点在摄像头前方投影误差小于给定阈值的 3D 点个数和每个模型下较大的视差角,如果其中一个模型的视差角大于阈值,并且满足条件的3D点明显大于其他模型,那么这个模型就是最优的选择

2.6 三角化 3D 点

  • 计算第一个相机的投影矩阵 \[ P_{1} = K \ast T_{1}=K \ast \left [ I| 0 \right ] \]
    • 并将第一个相机的光心作为世界坐标系坐标原点 \(O_1\)
        cv::Mat O1 = cv::Mat::zeros(3,1,CV_32F);
  • 计算第二个相机的投影矩阵,其中 R,t 来自于前面的矩阵分解 \[ P_{2} = K \ast T_{2}=K \ast \left [ R| t \right ] \]
    • 第二个相机的光心的位置表示为 \[ \mathbf{O}_2=-R^{T}t \]
        cv::Mat O2 = -R.t()*t;
    • 对于上面公式的解释:在 ORB_SLAM 里,位移向量 \(t_{cw}\) 的方向是从下标左边到右边的,并且位于下标左边坐标系下, \(R_{cw}\) 是从世界坐标系到相机坐标系的旋转, \(R^{T}\) 表示 R 的逆旋转(旋转矩阵是正交矩阵,其转置等于其逆),首先我们把相机系下的 t 变换到世界坐标系下的平移,然后再加一个符号表示世界坐标系到相机坐标系的平移,就是相机光心的位置。
  • 假设 3D 点 X(齐次坐标)在两帧下的投影点为 \(x_1, x_2\) ,存在如下对应关系 \[ x_1 = P_1 X, \quad x_2 = P_2 X \]
    • 将其展开并写成齐次坐标形式 \[ \begin{bmatrix} u\\ v\\ 1 \end{bmatrix} = \lambda \begin{bmatrix} p1 & p1 & p3 & p4\\ p5 & p6 & p7 & p8\\ p9 & p10 & p11 & p12 \end{bmatrix} \begin{bmatrix} X\\ Y\\ Z\\ 1 \end{bmatrix} \]
    • 也可简写成 \[ \begin{bmatrix} u\\ v\\ 1 \end{bmatrix} = \lambda \begin{bmatrix} - & P_0 & -\\ - & P_1 & -\\ - & P_2 & - \end{bmatrix} \begin{bmatrix} -\\ X\\ - \end{bmatrix} \]
  • 对于上式,展开可以写成 \[ \left\{\begin{matrix} u = \lambda P_0X\\ v = \lambda P_1X\\ 1 = \lambda P_2X \end{matrix}\right. \]
    • 对第一行等式左右两边均乘以 1(即第三行)得到 \(P_0 - uP_1 = 0\)
    • 对第二行等式左右两边均乘以 1(即第三行)得到 \(vP_2 - P_1= 0\)
    • 对第一行和第二行相互带入,得到 \(uP_1 - vP_0= 0\)
  • 由上面三个等式对一个点可以进行 DLT 求解 \[ \begin{bmatrix} vP_2 - P_1\\ P_0 - uP_1\\ uP_1 - vP_0 \end{bmatrix} X = \begin{bmatrix} 0\\ 0\\ 0 \end{bmatrix} \]
  • 对于一对匹配点,可以构造一个四元一次正定方程组,求解出 3D 点 X
    • 这里的 \(u_1,v_1\) 是第一帧的特征点, \(P_{10}\) 表示第一帧的投影矩阵的第一行 \[ \begin{bmatrix} v_1P_{12} - P_{11}\\ P_{10} - u_1P_{11}\\ v_2P_{22} - P_{21}\\ P_{20} - u_2P_{21} \end{bmatrix} X = \begin{bmatrix} 0\\ 0\\ 0\\ 0 \end{bmatrix} \]
    • 在代码中求解时,将 X 前的系数矩阵记作 A,对其进行奇异值分解分解的结果(X 的 3D 坐标)即矩阵 V 的最后一列(V 的转置的最后一行)
       void Initializer::Triangulate(
        const cv::KeyPoint &kp1,    // 特征点, in reference frame
        const cv::KeyPoint &kp2,    // 特征点, in current frame
        const cv::Mat &P1,          // 投影矩阵P1
        const cv::Mat &P2,          // 投影矩阵P2
        cv::Mat &x3D)               // 三维点
        {
            cv::Mat A(4,4,CV_32F);

            //构造参数矩阵A
            A.row(0) = kp1.pt.x*P1.row(2)-P1.row(0);
            A.row(1) = kp1.pt.y*P1.row(2)-P1.row(1);
            A.row(2) = kp2.pt.x*P2.row(2)-P2.row(0);
            A.row(3) = kp2.pt.y*P2.row(2)-P2.row(1);

            //奇异值分解的结果
            cv::Mat u,w,vt;

            //对系数矩阵A进行奇异值分解
            cv::SVD::compute(A,w,u,vt,cv::SVD::MODIFY_A| cv::SVD::FULL_UV);
            //根据前面的结论,奇异值分解右矩阵的最后一行其实就是解,原理类似于前面的求最小二乘解,四个未知数四个方程正好正定
            //别忘了我们更习惯用列向量来表示一个点的空间坐标
            x3D = vt.row(3).t();
            //为了符合齐次坐标的形式,使最后一维为1
            x3D = x3D.rowRange(0,3)/x3D.at<float>(3);
        }

3. Homography 单应矩阵求解变换


4. 全局 BA 优化


【Q】问题

  • 第二个相机的光心位置?
  • 算法流程中创建初始地图部分有遗漏,待补充。.
  • H 矩阵分解待补充。
  • 全局 BA 优化放到优化部分中进行。

参考资料


2019.06.17
wuyanminmax@gmail.com
